EEPM-2030C-220V

服務熱線： 0512-36861737

在線咨詢

產品參數/ Product parameter

磁盤控制器

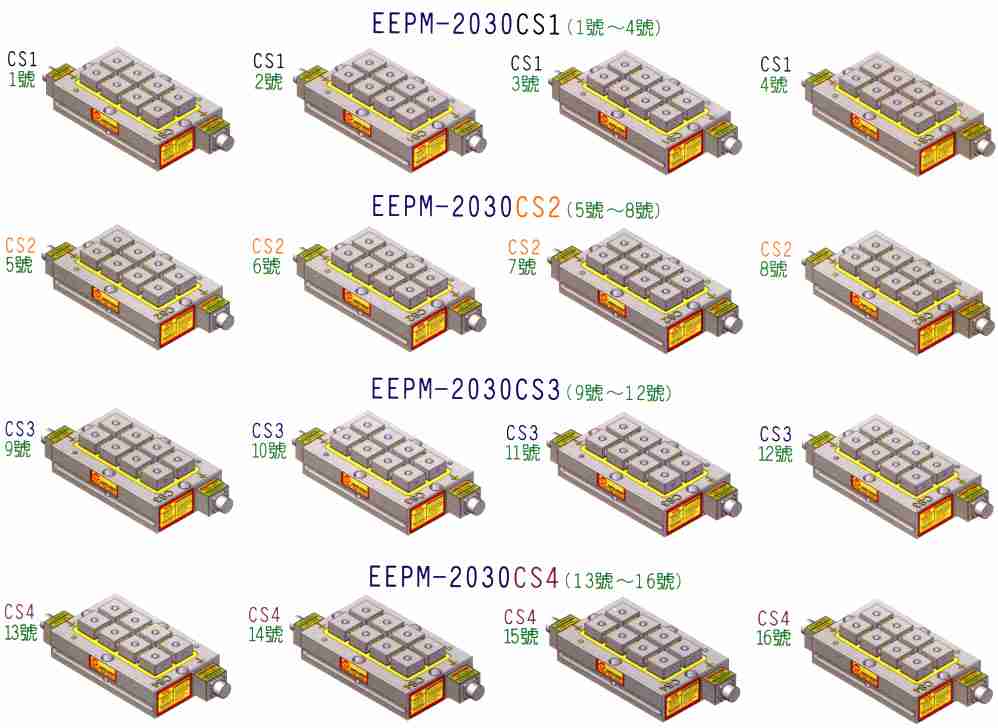

磁盤控制器EEPM-C4C可同時操作4種磁盤型號（CS1、CS2,、CS3,、CS4）各4臺，并附有偵測磁盤是否異常之功能,。
控制器規格

訂購型號

電壓
（單相）

尺寸

可連接磁盤數量

長

寬

高

EEPM-C4C

AC220V

370

220

125

3至16臺（CS1×1至4臺,、CS2×1至4臺、CS3×1至4臺,、CS4×1至4臺）

標準附件：導磁軟爪（本磁盤附有2塊EEPM-IB425導磁軟爪）

磁盤固定于工作臺上不須校正平行度,，因?qū)Т跑涀橐惶鎿Q性及消耗性之特別附件，夾持工件前可于機器上面直接精修平面,，其平行度可與機器成平行狀態,，亦可依工件之需求加工成各種不同形態做工件之定位,，可輕易的做五面加工。

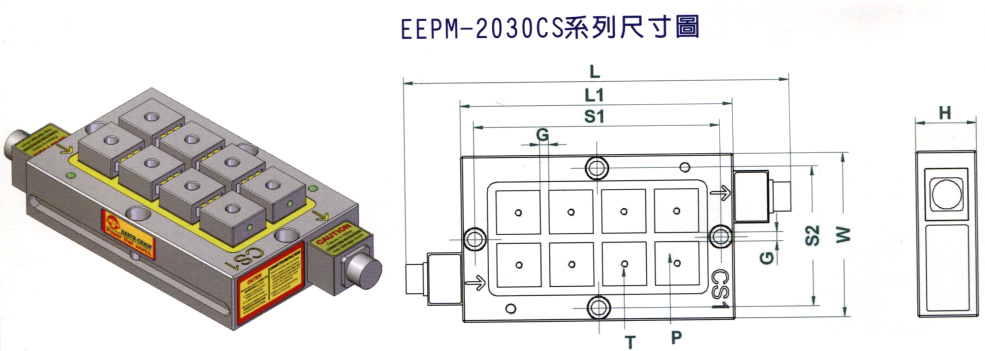

EEPM-2030CS系列尺寸圖

訂購型號

電壓
（單相）

尺寸

磁距
G

磁極
P

磁極數

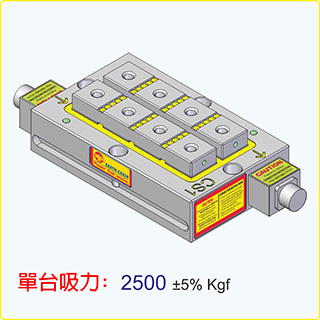

磁力
kgf

磁盤
凈重

EEPM-2030CS1

DC220V

190

425

310

280

160

50×50

2500±5%

33.5kg

EEPM-2030CS2

EEPM-2030CS3

EEPM-2030CS4

磁盤鏈接規格（共4種長度可供選擇）
訂購型號-EPPM-CC03：300mm,； EEPM-CC05：500mm； EEPM-CC10：1000mm,； EEPM-CC15：1500mm

EEPM-2030C-220V鏈接組合表

組合臺數	建議磁盤配置最大間距	磁盤組合方式	單臺極數	單臺吸力kgf	總吸力kgf±5%	電流AMP	控制器
3	800mm	CS1×2臺+CS2×1臺	8	2500±5%	7500	15A	C4C
4	800mm	CS1×2臺+CS2×2臺			10000	15A	C4C
5	1000mm	CS1×3臺+CS2×2臺			12500	25A	C4C
6		CS1×3臺+CS2×3臺			15000	25A	C4C
7		CS1×4臺+CS2×3臺			17500	32A	C4C
8		CS1×4臺+CS2×4臺			20000	32A	C4C
9		CS1×4臺+CS2×4臺+CS3×2臺			22500	32A	C4C
10		CS1×4臺+CS2×3臺+CS3×3臺			25000	32A	C4C
11	1500mm	CS1×4臺+CS2×4臺+CS3×3臺			27500	32A	C4C
12		CS1×4臺+CS2×4臺+CS3×4臺			30000	32A	C4C
13		CS1×4臺+CS2×4臺+CS3×3臺+CS4×2臺			32500	32A	C4C
14		CS1×4臺+CS2×4臺+CS3×3臺+CS4×3臺			35000	32A	C4C
15		CS1×4臺+CS2×4臺+CS3×4臺+CS4×3臺			37500	32A	C4C
16		CS1×4臺+CS2×4臺+CS3×4臺+CS4×4臺			40000	32A	C4C
如需連接16臺以上之磁盤,，可用2組搭配使用
