磁盤控制器

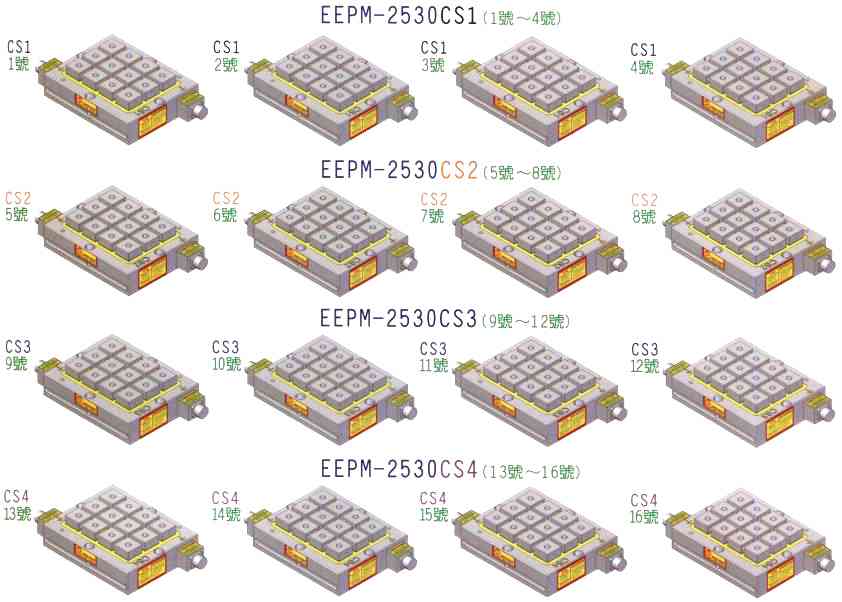

磁盤控制器EEPM-C4C可同時操作4種磁盤型號（CS1,、CS2,、CS3、CS4）各4臺，并附有偵測磁盤是否異常之功能,。   控制器規格
訂購型號	電壓 （單相）	尺寸			可連接磁盤數量
		長	寬	高
EEPM-C4C	AC380V~AC440	370	220	125	3至16臺（CS1×1至4臺,、CS2×1至4臺,、CS3×1至4臺,、CS4×1至4臺）

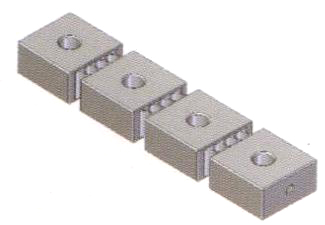

標準附件：導磁軟爪（本磁盤附有3塊EEPM-IB425導磁軟爪） 方便性及精度：磁盤固定于工作臺上不須校正平行度，因?qū)Т跑涀橐惶鎿Q性及消耗性之特別附件,，夾持工件前可于機器上面直接精修平面,，其平行度可與機器成平行狀態，亦可依工件之需求加工成各種不同形狀做工件之定位,，可輕易的做五面加工,。

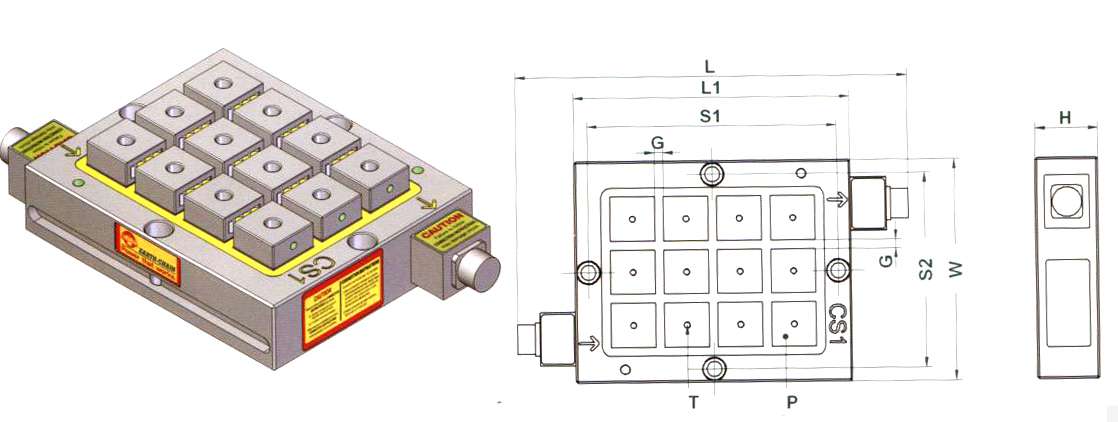

EEPM-2530CS系列尺寸圖

訂購型號

電壓 （單相）

尺寸

磁距 G

磁極 P

磁極數

磁力 kgf

磁盤 凈重

W

L

L1

S1

S2

H

T

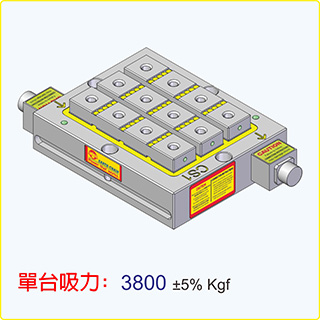

EEPM-2530CS1

DC380V-DC440V

250

425

310

280

220

60

M8

10

50×50

12

3800±5%

44.0kg

EEPM-2525CS2

EEPM-2530CS3

EEPM-2525CS4

磁盤鏈接規格（共4種長度可供選著）
訂購型號-EPPM-CC03：300mm； EEPM-CC05：500mm,； EEPM-CC10：1000mm,； EEPM-CC15：1500mm

EEPM-2530C-220V-380V-440V 連接組合表

組合臺數	建議磁盤配置最大間距	磁盤組合方式	單臺極數	單臺吸力kgf	總吸力kgf±5%	電流AMP	控制器
3	800mm	CS1×2臺+CS2×1臺	12	3800±5%	11400	15A	C4C
4		CS1×2臺+CS2×2臺			15200	15A	C4C
5	1000mm	CS1×3臺+CS2×2臺			19000	20A	C4C
6		CS1×3臺+CS2×3臺			22800	25A	C4C
7		CS1×4臺+CS2×3臺			26600	25A	C4C
8		CS1×4臺+CS2×4臺			30400	30A	C4C
9		CS1×4臺+CS2×3臺+CS3×2臺			34200	30A	C4C
10		CS1×4臺+CS2×3臺+CS3×3臺			38000	35A	C4C
11	1500mm	CS1×4臺+CS2×4臺+CS3×3臺			41800	40A	C4C
12		CS1×4臺+CS2×4臺+CS3×4臺			45600	40A	C4C
13		CS1×4臺+CS2×4臺+CS3×3臺+CS4×2臺			49400	40A	C4C
14		CS1×4臺+CS2×4臺+CS3×3臺+CS4×3臺			53200	40A	C4C
15		CS1×4臺+CS2×4臺+CS3×4臺+CS4×3臺			57000	45A	C4C
16		CS1×4臺+CS2×4臺+CS3×4臺+CS4×4臺			60800	45A	C4C
如需連接16臺以上之磁盤，可用2組搭配使用
