磁力負載

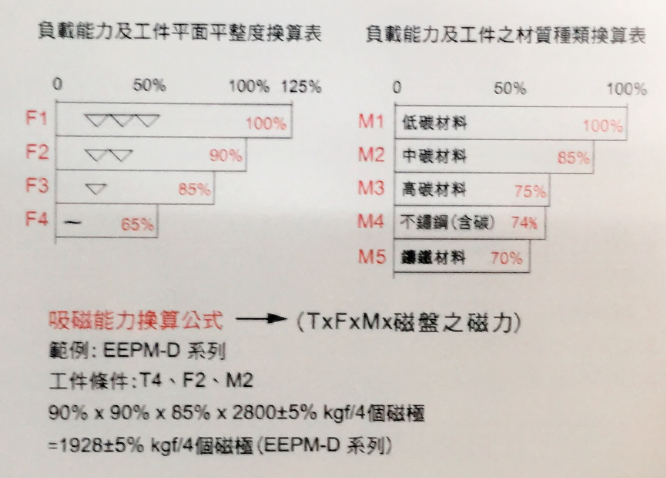

永磁式電控磁盤之磁力負載會因下列因素改變其負載能力：工件厚度,、吸附工件頁面平整度,、材質種類及磁盤與工件吸磁面是否清理干凈,。（請參考下列圖表及劃算公式）

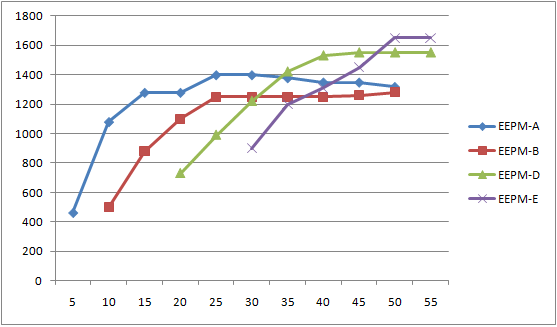

磁力負載及工件厚度換算表

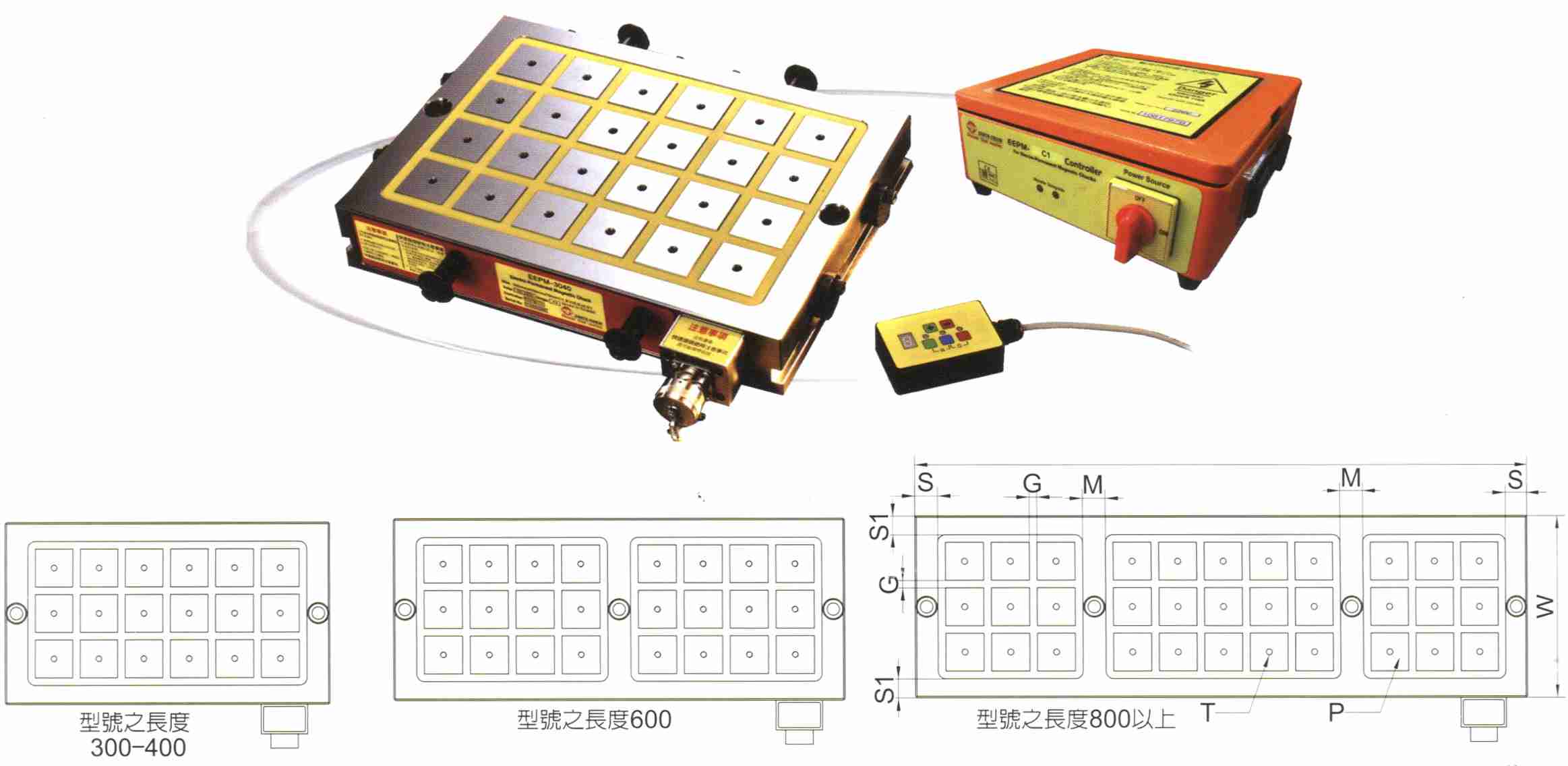

參數

磁極尺寸：50x50mm

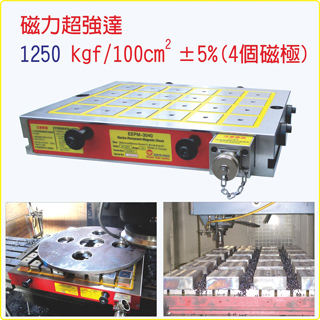

磁力：1250kgf/100cm²（4個磁極）

特點：

1. 磁盤電控式結構設計：1-6秒鐘充、退磁,，使用時不須持續供電,，無升溫，可長時間使用,，不會因溫度升高導致工件變形影響精度,。
2. 配合導磁軟爪使用，加工時刀具暢行無阻,，可作五面加工,、鉆孔、攻牙,、銑溝槽,、成形加工完成；大幅提升工作效率,，減少重復定位公差達到精度要求,。
3. 縮短工件裝置時間。
4. 夾持面積能平均涵蓋完整加工范圍,，可同時加工多件工作物,，改善加工流程時間。
5. 工件夾持適當條件-至少要有4個以上磁極接觸面,。
6. 配合導磁軟爪及滑動性彈簧塊使用,，可做更多功能之工件夾持加工。（詳情請參閱特別附件之說明）

用途及適用范圍

1. EEPM系列適用于小,、中型工件之綜合切削加工,。
2. EEPM-D系列適用于中、大型工件之綜合切削加工,。
3. EEPM-E系列適用于大型工件之綜合切削加工,。
4. 工件厚度要求10mm以上。
5. 工件夾持適當條件-至少要有4個以上磁極接觸面,。
6. 配合導磁軟爪及滑動彈簧塊使用,，可做更多功能之工件夾持加工。（詳細請參閱特別附件之說明）

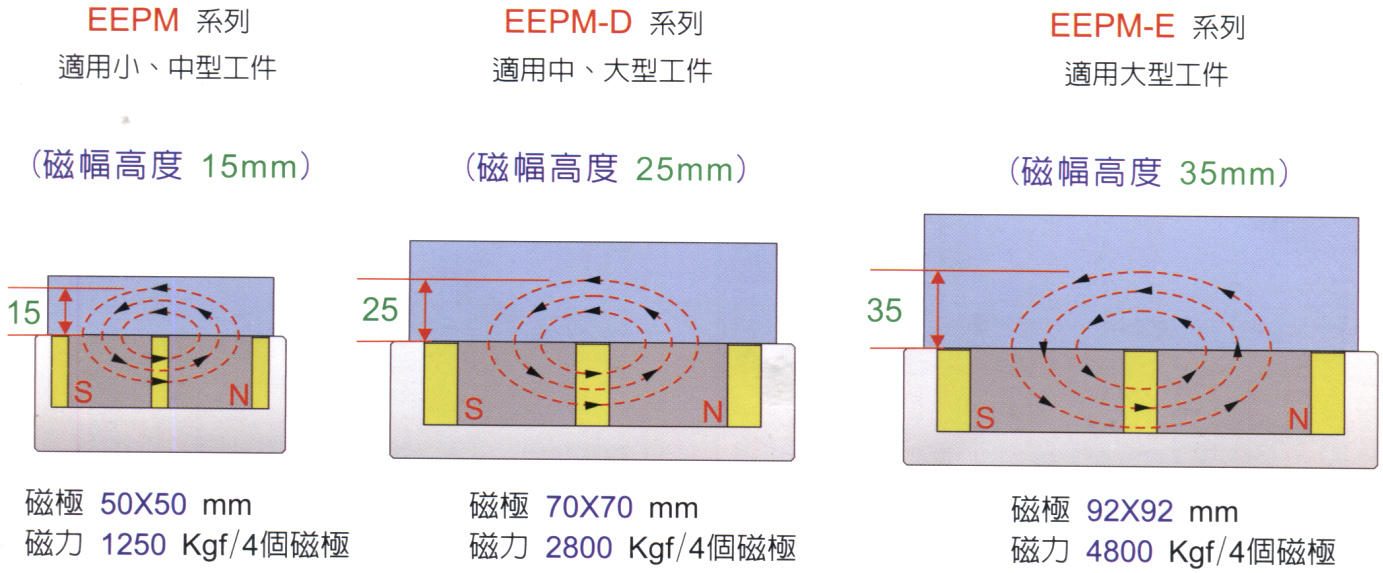

磁極規格（磁幅高度）

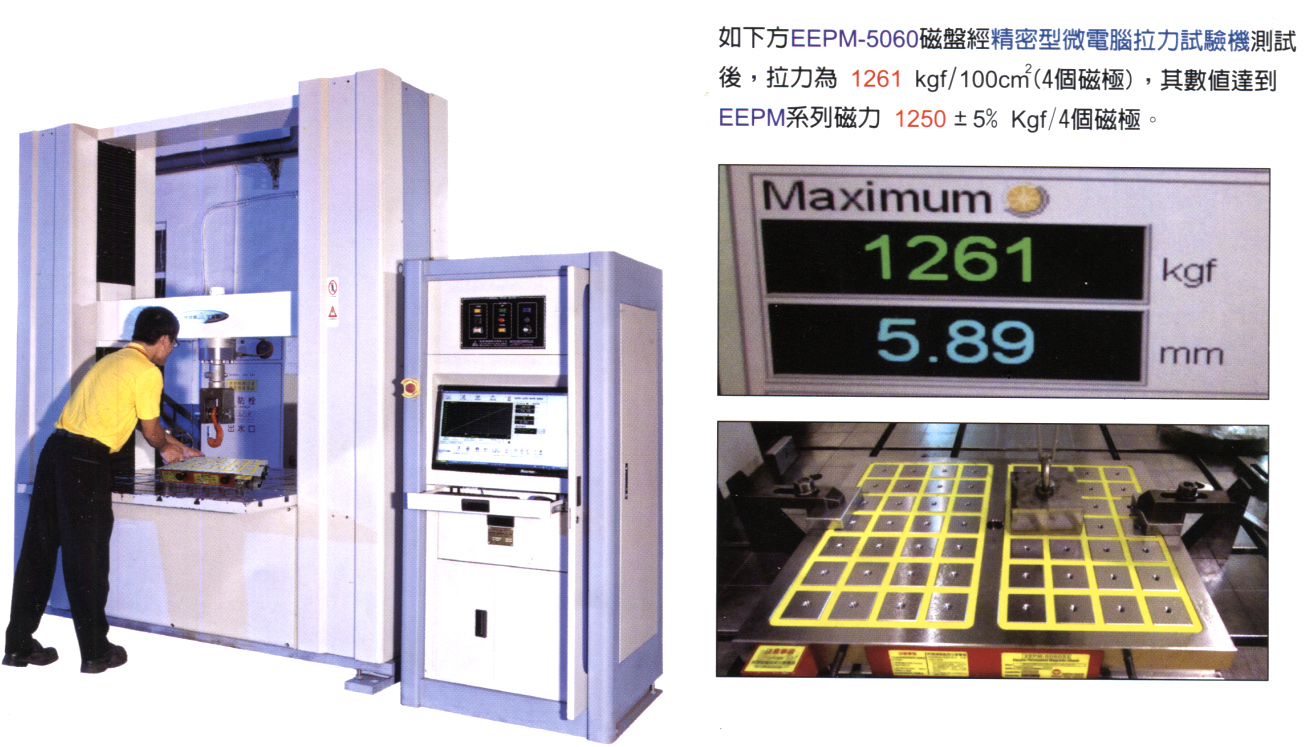

精密型微電腦拉力試驗機

永磁式電控磁盤出廠前,，皆遵循嚴謹SOP標準生產流程外，并確保機臺設備完整及操作人員安全的原則之下,，不僅要合乎磁盤高斯標準,，并實際進行拉力檢測，所得數據依生產序號建檔備查,，確實達到產品品質要求,。如下方EEPM-5060磁盤經精密型微電腦拉力試驗機測試后,，拉力為1261kgf/100cm2（4個磁極），其數值達到EEPM系列磁力1250±5% Kgf/4個磁極,。

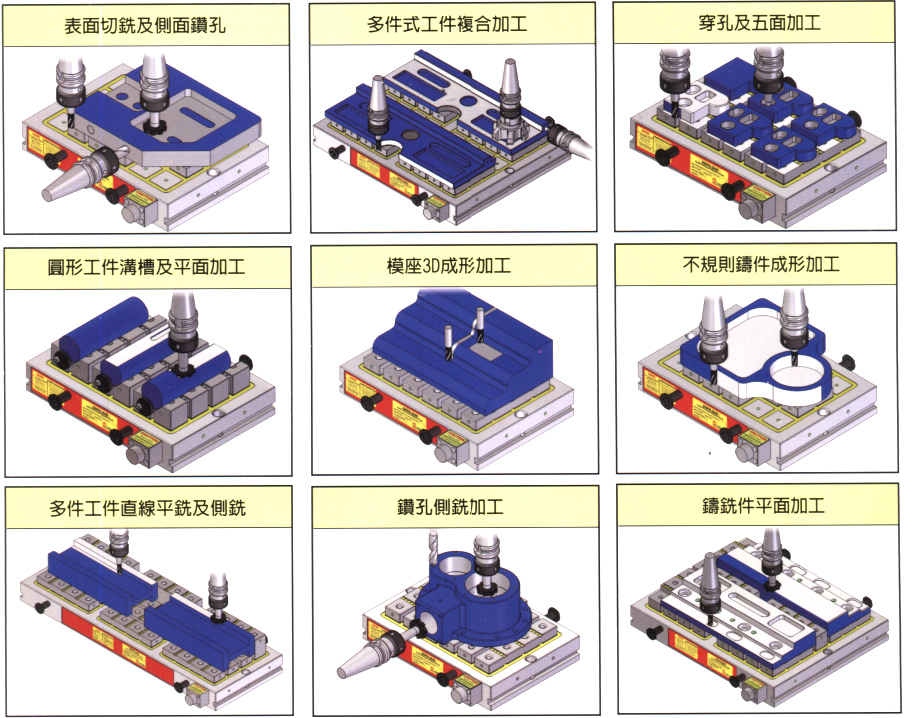

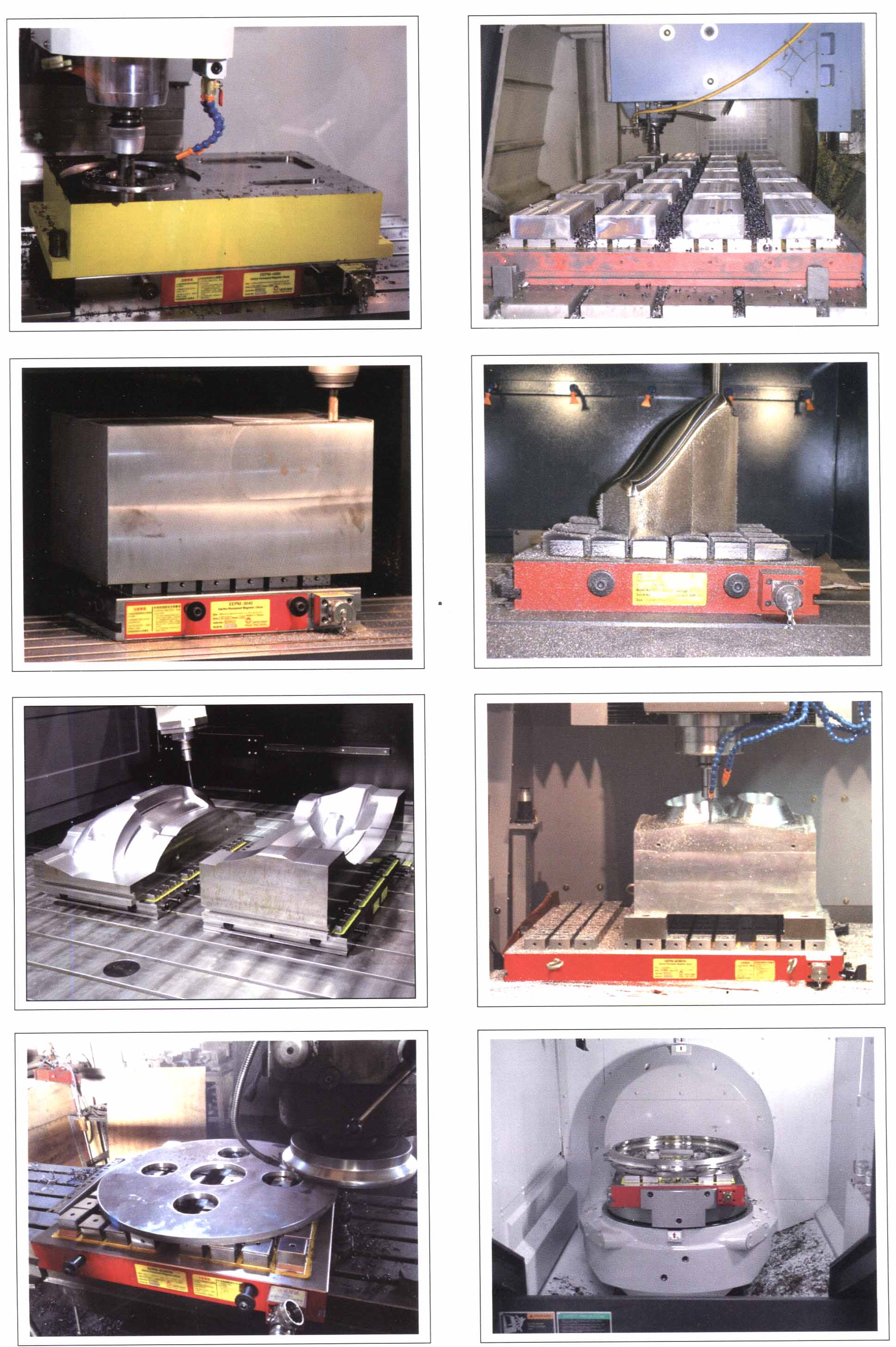

加工示范圖
